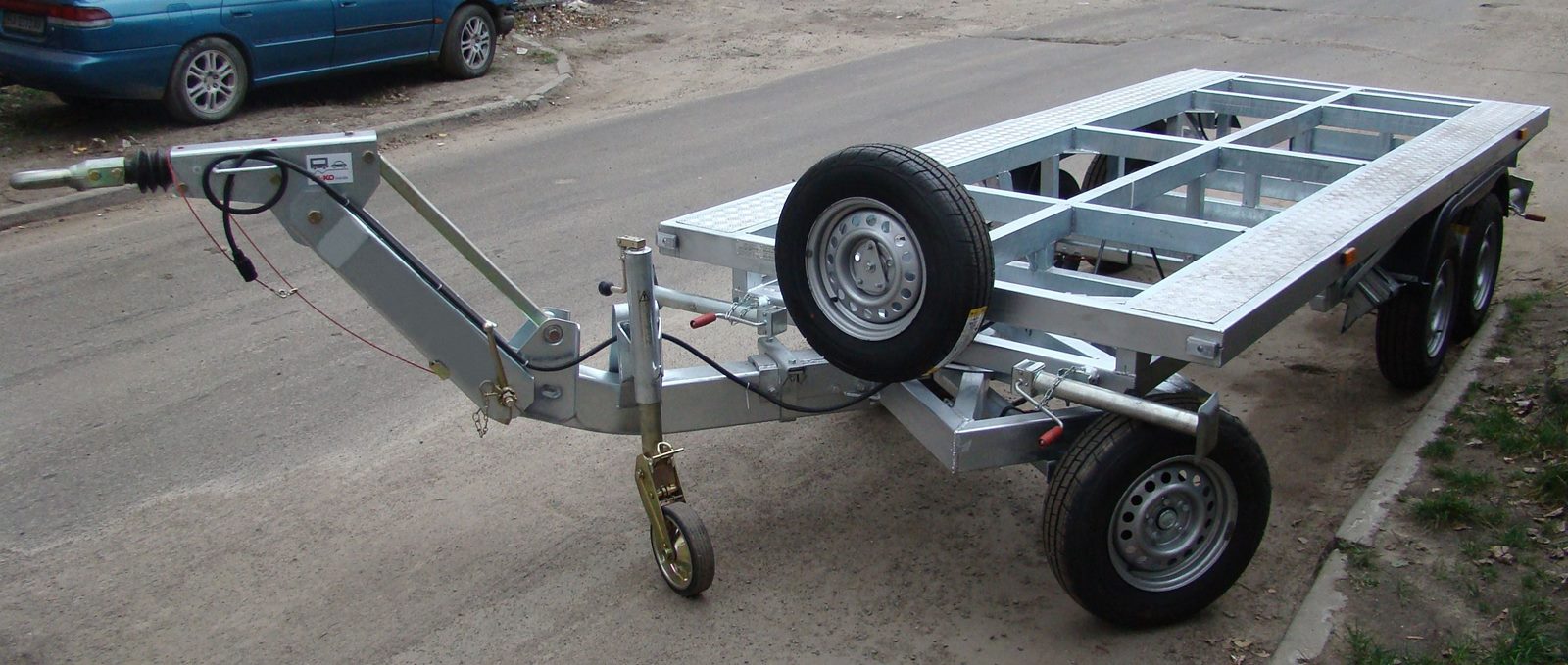

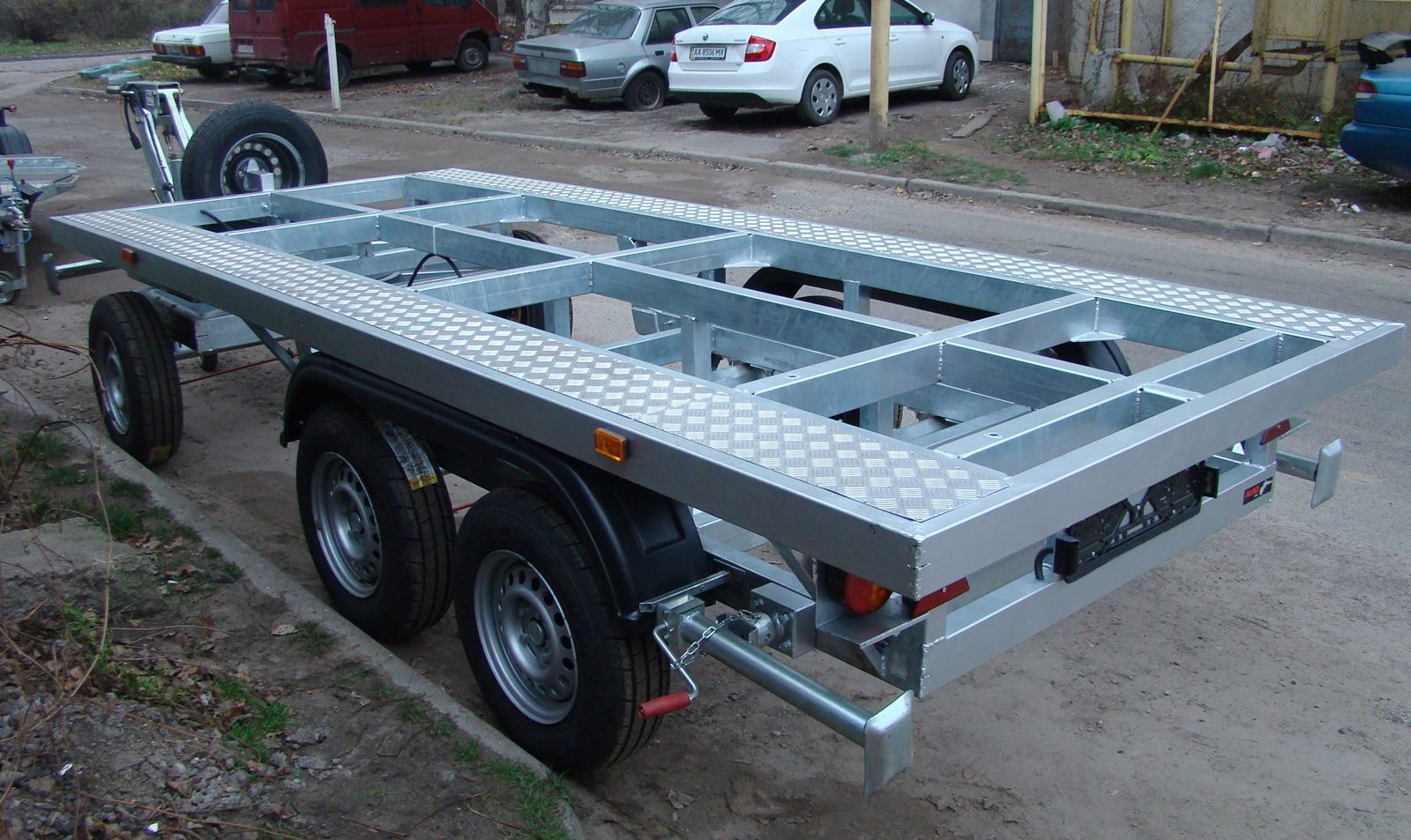

Прицеп для агрегатов с передней поворотной осью


Модели: Индивидуальный проект

Цена:Договорная
Полная масса:до 5400кг
Грузоподъемность:до 4250кг

Назначение:

Специальный грузовой прицеп с передней поворотной осью по своей конструкции и оборудованию предназначен для перевозки постоянно смонтированных активных агрегатов, массой до 4250кг, по дорогам общего пользования. Передняя поворотная ось обеспечивает маневренность прицепа и позволяет подъезжать и перестраиваться на небольших площадках, дворах и улочках. Прицеп рассчитан на эксплуатацию при безгаражном хранении и температурах окружающей среды от минус 40ºС до плюс 45ºС.

Общие характеристики и комплектация:

ХарактеристикаКоличествоПараметры
  • Общие показатели:
  • категория ТС
  • схема компоновки
  • подвеска
  • полная масса
  • грузоподъемность
  • снаряженная масса
  • габаритные размеры


  • О2
  • Двух- или трехосный прицеп, платформа над колесами
  • Торсионная
  • До 5400кг
  • До 4250кг
  • До 1150кг
  • Просчитываются под конкретную модель агрегата
Рама
Сварная объемная стальная конструкция рамного типа с продольными и поперечными лонжеронами. Изготавливается из стальной трубы или швеллера.
Дышло
Варианты исполнения:
  • 1. Прямое V-образной конструкции, высота до сцепного устройства - 450мм.
  • 2. Изогнутое V-образной конструкции, высота до сцепного устройства под конкретный автомобиль-тягач.
  • 3. В сборе с тормозом наката, регулируемым по высоте (высота регулировки 380 – 1100мм).
Защитное покрытие
  • Порошковая покраска (цвет – черный) или
  • Горячее оцинкование (цвет – серый)
Крепление агрегатаСтандартные посадочные места агрегатаАгрегат крепится на продольные и поперечные лонжероны рамы прицепа, изготовленные из такой же трубы (швеллера) что и сама рама – такая конструкция обеспечивает надежную эксплуатацию прицепа с агрегатом при различных динамических и статических нагрузках.
Тормозная система:
  • рабочая
  • стояночная


  • С механизмом тормозного привода инерционного типа.
  • Ручной механический привод на колесные тормозные механизмы.
Пассивная безопасность
Отбойник против фронтального смещения агрегата
Комплект навесного оборудования:
  • ось

  • тормоз наката

  • сцепное устройство
  • опорное колесо
  • опорные стойки
  • противооткатные упоры
  • крыло грязезащитное
  • кронштейн-держатель

  • 2-3шт

  • 1шт

  • 1шт
  • 1шт
  • 4шт
  • 2шт
  • 4-6 (2) шт
  • 1шт

  • Комплект торсионных, тормозных осей подбирается в зависимости от полного веса прицепа, передняя ось – поворотная
  • Подбирается в зависимости от полного веса прицепа и конструкции дышла
  • под шар Ø50мм или буксировочную петлю
  • 300кг / 500кг / 800кг полуавтоматическое
  • 500кг / 1000кг, поворотные
  • Для блокировки колес на стоянке
  • Пластиковое (тандем)
  • 7 или 13-контактного штекера
Колесо в сборе4-6шт
  • Шины R14С с индексом нагрузки до 900кг
  • Диски MEFRO 5,5 J х 14 112х5
Запасное колесо с кронштейном крепления1шт
  • Шины R14С с индексом нагрузки до 900кг
  • Диски MEFRO 5,5 J х 14 112х5
Кассета под номер1штПластиковая
Электрооборудование
Однопроводная сеть постоянного тока, номинальное напряжение 12-24В, с питанием от бортовой сети тягача через 7 или 13-контактный разъем.
СветотехникакомплектФонари (лампы накаливания 12В или 24В) и отражатели (треугольные, желтые, белые) в соответствии с требованиями Правил ЕЭК ООН 48-03

Дополнительные опции и услуги (оплачиваются отдельно):

  • - съемное дышло – позволяет, при необходимости, отсоединить дышло от рамы и тем самым уменьшить занимаемую площадь в гараже или на стоянке;
  • - для увеличения клиренса прицепа возможна установка колес с увеличенным радиусом диска и высокими шинами;
  • - цвет покраски по желанию Заказчика;
  • - установка антивандальных решеток;
  • - изготовление тента с клапанами для работы агрегата (разборные и сдвижные каркасы);
  • - установка амортизаторов;
  • - установка противоугонных устройств;
  • - светотехника – установка светодиодных лампочек или светодиодных фонарей;
  • - доставка прицепа к месту расположения Заказчика;
  • - помощь в регистрации прицепа в сервисных центрах МВД.

Для правильного расчета и последующего изготовления прицепа необходимо предоставить:

  • - полную конструктивную массу агрегата, для ДГУ - вес генератора с кожухом и всеми заправочными жидкостями (топливо, масло, охлаждающая жидкость);
  • - габаритные размеры агрегата;
  • - посадочные отверстия для крепления агрегата;
  • - указать фронтальное направление агрегата и центр тяжести;
  • - тип сцепного устройства (под шар или буксировочная петля);
  • - высоту до сцепного устройства или автомобиль-тягач;
  • - напряжение бортовой сети автомобиля-тягача и тип разъема (7-pin / 13-pin).

Примечание:

  • - условия поставки – EXW (в редакции «Инкотермс»): г. Киев, ул. Бориспольская, 9;
  • - гарантийный срок эксплуатации – 12 месяцев со дня продажи;
  • - предоставляется полный комплект документов для постановки на учет в сервисных центрах МВД;
  • - цены указаны с учетом НДС 20%;
  • - в цену не входит монтаж агрегата на прицеп;
  • - в случае колебания курса гривны производитель оставляет за собой право пересмотра цен.
